钢格板(钢格栅板)

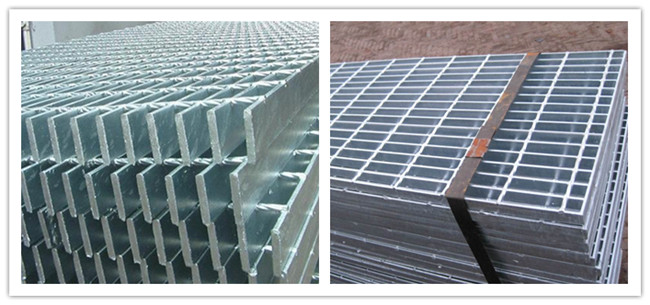

钢格板又名钢格栅板、钢格栅板、钢格栅,是一种新兴的钢铁建筑材料。产品特点自重轻,高承载能力、免清扫,不积水,不积污物,防滑抗暴,通风采光能力好等。用于钢结构平台,烟道灌顶检修平台,船舶甲板,港口机械,海上石油钻井平台,化工厂钢构车间,电厂,钢厂,矿等区域和单位。
钢格板由扁钢和横杆制作交叉焊接而成,根据不同环境使用要求也可以采用不锈钢,黄铜,铝合金等材质制作。我们可以提供的表面处理有,热镀锌,电镀锌,喷漆,PVC涂塑,电解抛光,环氧树脂喷涂,喷防锈油等处理方法。对于不同环境的要求,我们一般推荐使用热浸镀锌的处理方法,干燥的环境下可以使用90年以上。

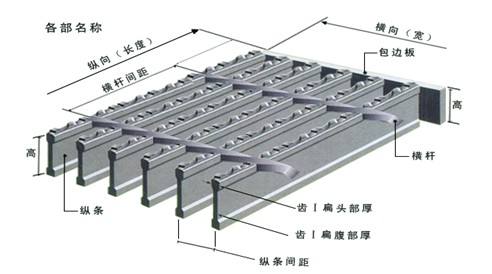

该产品是由负载扁钢和横杆按一定的间距经纬排列,采用大型自动化压阻焊设备焊接成原板,经过切割、开孔、包边、镀锌等工序加工成客户需要的产品。。
常用的规格如下:
常用的扁钢形状 |
普通平面扁钢, 齿形扁钢, I型扁钢, I齿形扁钢, |
常用的横杆规格 |
5mmx5mm, 6mmx6mm, 8mmx8mm, 10mmx10mm |
常用的扁钢规格
宽度X厚度(mm) |
20x3 20x5 25x3 25x4 25x5 30x3 30x4 30x5 32x3 32x4
32x5 35x3 35x4 35x5 40x3 40x4 40x5 50x3 50x4 50x5 |
常用的扁钢间距 |
20mm 25mm 30mm 34mm 38mm 40mm 50mm 60mm |
常用的横杆间距 |
38.1mm 40mm 50mm 60mm 76.2mm 100mm |
其他规格的产品我们也可以加工定做。

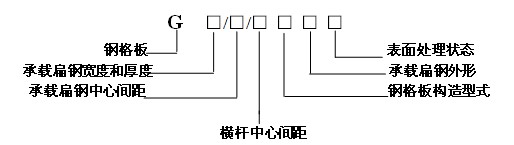

钢格板的表示方法:
钢格板的型号根据承载扁钢规格、承载扁钢与横杆组合间距、钢格板结构型式、承载扁钢外形,以及表面处理状态等不同,形成了多种规格,表示方法如下:
备注:1.钢格板构造型式,例如:
W------------压焊钢格板(可在标记中省略)
L-------------压锁钢格板。
2.承载扁钢中心间距,单位为毫米(mm).
3.横杆中心间距,单位为毫米(mm).
4.承载扁钢外形标记:
F--------------平面扁钢(可以在标记中省略)。
I---------------I型扁钢。
S---------------齿形扁钢。
5.表面处理状态标记:
G--------------热浸镀锌(可在标记中省略)。
P--------------喷漆、涂漆。
钢格板产品执行的标准:
|
钢格板标准
Standard for steel grid |
钢材标准
Standard for steel material |
热浸镀锌标准
Standard for hot dipped galvanization |
中国 China |
YB/T4001.1-2007 |
GB700-88 |
GB/T13912-92 |
美国 USA |
ANSI/NAAMM(MBG531-88) |
ASTM(A36) |
ASTM(A123) |
英国 UK |
BS4592-1987 |
BS4360(43A) |
BS729 |
澳大利亚Australia |
AS1657-1985 |
AS3679 |
AS1650 |

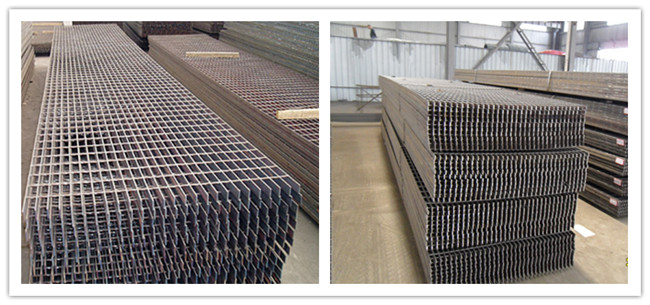

一.钢格板原板
钢格板原板一般为1m x 6m, 1m x 5.8m。表面热镀锌或不做处理,6m的钢格板适合装40英尺的集装箱,5.8m的适合装20英尺的集装箱。宽度和长度也可以根据客户的需求做调整。适用于工程现场切割使用和经销商销售。原板分为包边和不包边型,这个是根据客户的要求来做的,如果是用于切割使用的,建议不包边,这样会节约陈本。

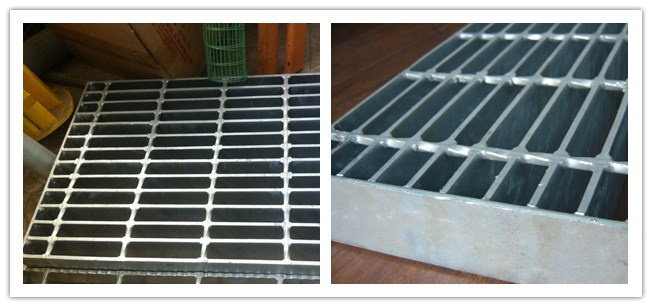

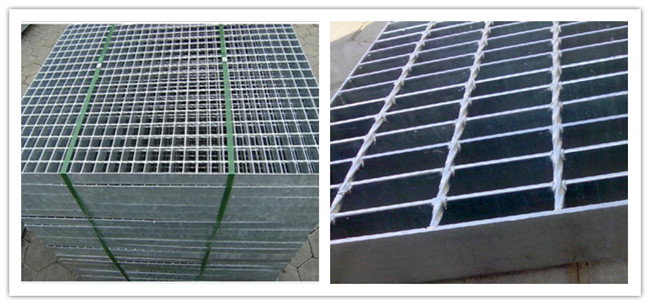

二.定尺钢格板
定尺板就是根据客户要求出来的尺寸用原板进行加工,经过切割、包边、镀锌、包装等工艺,将钢格板加工成特定的尺寸。不用经过二次加工,直接用于特定的区域内;适用于土木建筑及钢构安装完成后,根据实际尺寸统计出的实际尺寸进行加工。加工完成后整体热镀锌,运至现场后,根据测量时的布局进行铺装,或焊接安装或使用安装夹安装。 特点是:不用二次加工,不破坏镀锌层,工程现场铺设简单方便,节约节省材料。

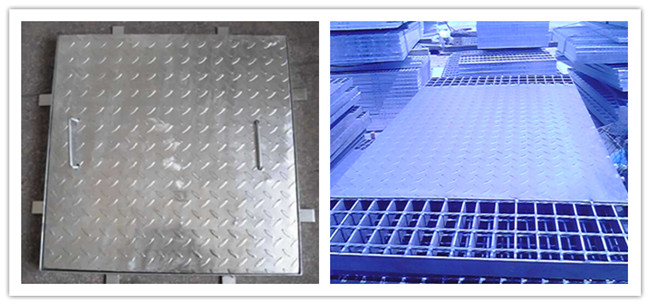

三.复合板钢格板
复合钢格板是用承载扁钢和横杆按一定间距排列;表面铺焊花纹钢板焊接成的钢格板产品。主要用于不需要采光、通风、需防尘、防坠物的区域。其特点是板面有凸起花纹,起到很好的防滑作用,承载能力强,没有坠落物等。一般根据不同的承载要求来采用扁钢,其间距一般采用40mm、60mm、100mm、150mm等,横杆间距采用100mm、200mm、300mm、500mm等。花纹钢板一般有3mm、4mm和5mm厚。其缺陷就是热镀锌后有轻微变形,不是绝对平整。

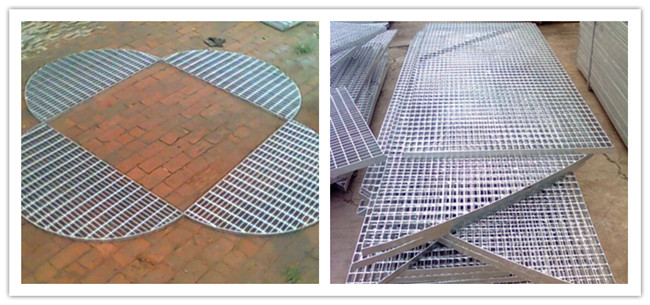

四.异型钢格板
异形钢格板的规格选用和普通钢格板的规格选用是一样的。按照客户实际情况和设计要求把钢格板加工成扇形、圆形、梯形、三角形等,也可以在钢格板上开圆孔、开方孔、割角等。适用于钢结构的管道、通道、不规则区域。铺设简单方便、省工时、少浪费。一般异型钢格板的价格计算是按照最大外廓面积计算,不扣除开孔部分,极其特殊和开孔较小的钢格板要另行计算加收额外的加工费用。标准一般按照YB/T4001.1-2007执行。
想详细了解我公司钢格板产品请致电 15320023051 咨询!!!我们将竭诚为您服务。 |
