首页关于我们 球形栏杆

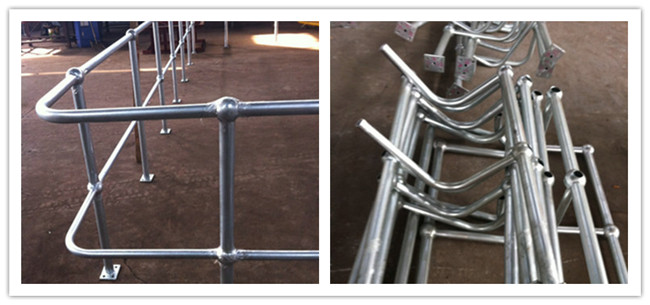

球接式围栏系列产品介绍

我公司生产的球接式立柱围栏为热浸锌组装式围栏,以其美观的造型和简便的安装吸引了众多用户的青睐,其具有坚固、简洁、大方等特点。主要用于水厂、污水处理厂、电厂、化工厂、石油石化企业等腐蚀性觉强的场所。我公司生产的球接式围栏主要由热镀锌球形立柱、热镀锌钢管组成;安装时配套的配件有拐角直角弯头、拐角方形立柱、封头、管座等。




1.编号及选用方法:

代号

立柱直管规格

立柱球径

扶手规格

栏目规格

有无踢脚板

HL1-001

1¼"

Φ65

1"

¾"

HL1-002

HL2-001

1½"

Φ76

1¼"

1"

HL2-002

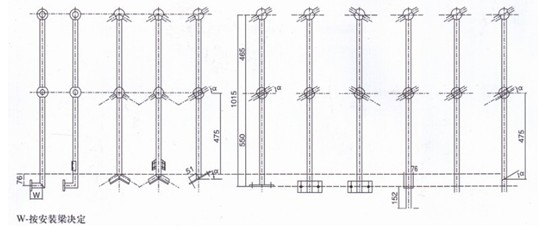

2.高度系列:

   1)标准栏杆H=1015(球中心高),用于低层、多层建筑的平台栏杆。

   2)加高栏杆H=1100(球中心高),用于中高层、高层建筑的平台栏杆。

   3)三层栏杆H=1200(球中心高),用于中超高层建筑的平台栏杆。

3.护栏的组成部分:

护栏是由:立柱、扶手、栏杆、弯头、封头、管座和踢脚板组成。

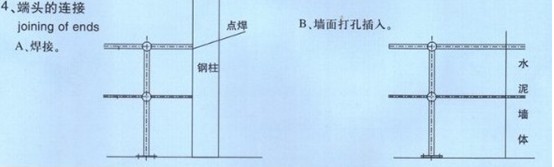

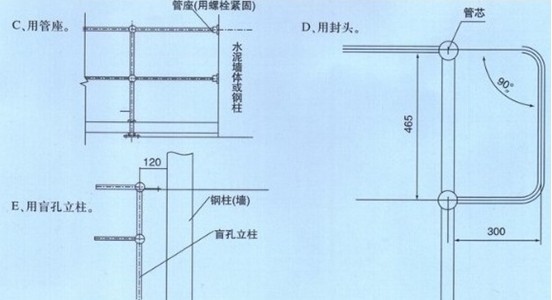

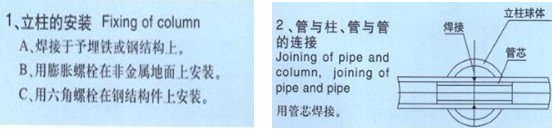

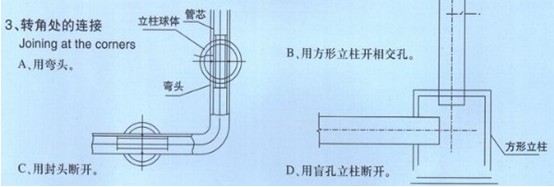

4.球形栏杆的安装方法:








5.球形立柱的型号及标记方法:

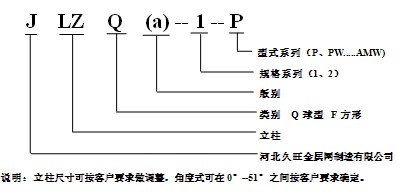

1.型号示例

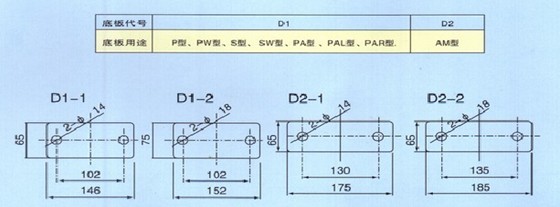

2.底板





 3.规格系列

代号

立柱直径Φ

球直径Φ

扶手

横杆

相配管径

穿管孔径a1

相配管径

穿管孔径a2

1

1¼"

(Φ42.3)

Φ65

1"

(Φ33.5)

Φ36

¾"

(Φ26.75)

Φ29

2

1½"

(Φ48)

Φ76

1¼"

(Φ42.3)

Φ45

1"

(Φ33.5)

Φ36

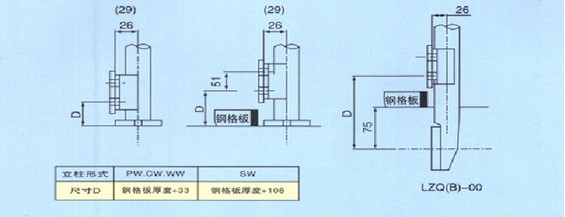

 4.踢脚板安装架焊接位置



6.

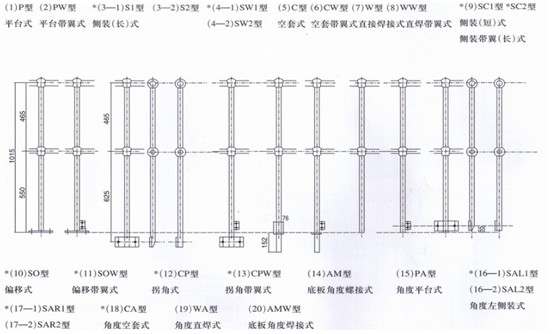

球形立柱型式系列

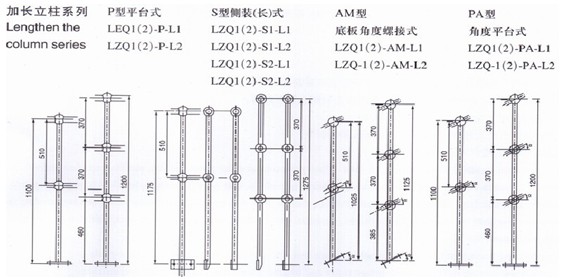

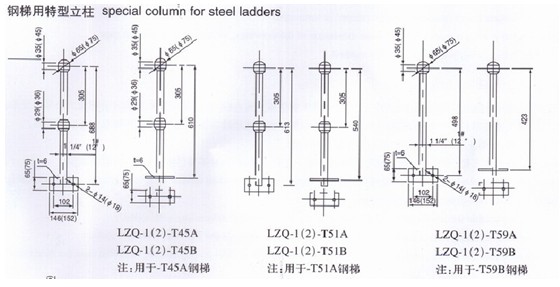

7.特型立柱系列






8.

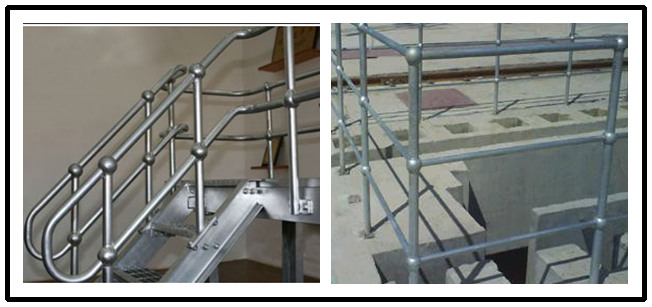

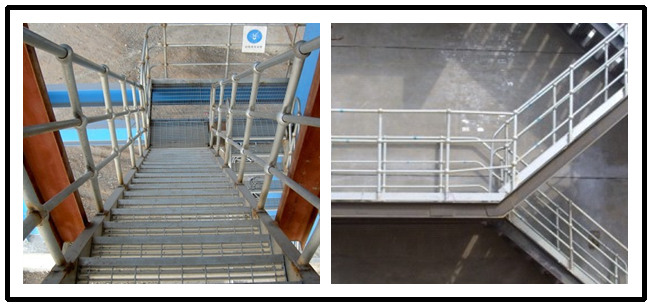

应用案例
